Die Lisbett-Lichtanlage IV


Anfangs versorgte ein Vorderrad-Nabendynamo die Lichtanlage. Seit 2012 hat das Vorderrad einen Elektromotor. Damit war der Nabendynamo aus dem Rennen. Seit ich weiß, wie sicher und leicht ein Nabendynamo läuft, erscheinen mir Reibrad- oder Speichendynamos wie Maschinen aus der Steizeit. So ein vorsintflutliches Ding kommt mir nie wieder an mein Fahrrad! Es musste also eine andere Stromquelle her. Lösung des Problems: Motor-Akku anzapfen!

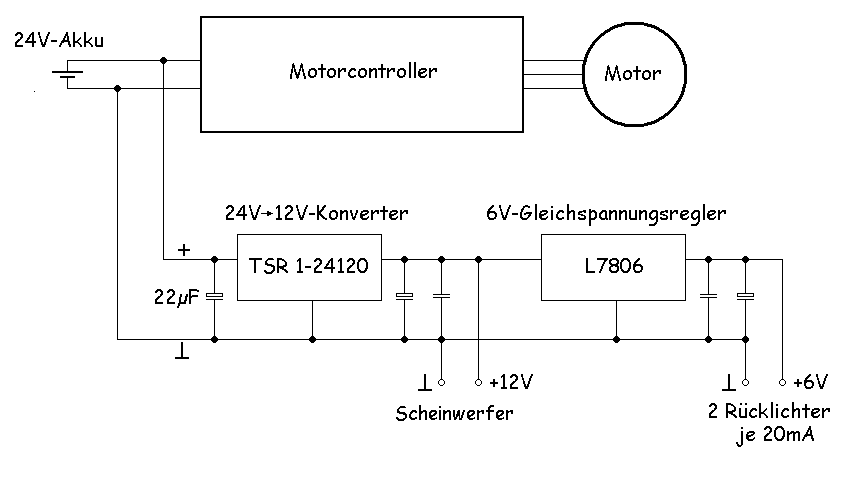

Diese Energiequelle liefert eine Spannung von 24V, zwei Fahrrad-Scheinwerfer mit Cree-LED brauchen aber in Reihenschaltung nur 12V und das Rücklicht gar nur 6V. Man könnte die Spannung mit dicken Vorwiderständen heruntersetzen, dabei wird aber viel Energie im wahrsten Sinne verheizt, also nutzlos in Wärme umgewandelt. Zum Glück hat die Halbleiterindustrie etwas ganz Feines erfunden: Den vollintegrierten Abwärtswandler (denglisch: Step-Down-Regler). Dieses kleine Wunderwerk setzt die hohe Spannung auf die gewünschten 12V herunter und das bei einem berauschenden Wirkungsgrad von 90%!



Leider gibt's für 6V noch keinen Step-Down-Regler, wohl aber für 5V. Der Elektronik im Rücklicht ist das egal. Also bekam die Lisbett noch einen zweiten Abwärtswandler. Und mit der Spannung, die diese zweite Stufe liefert, könnte man auch ein Navi oder ein Mobil-Fon betreiben.

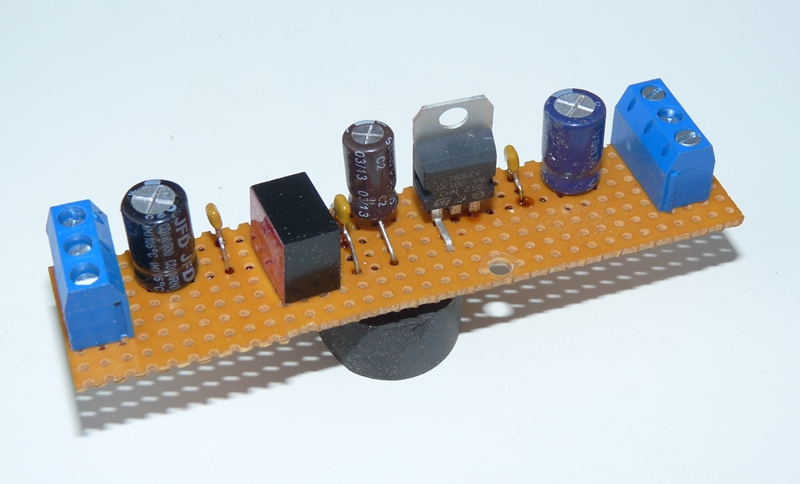

Abwärtswandler gibt's im einschlägigen Elektronikhandel für knapp 8€ pro Stück. Der Aufbau ist recht unkritisch. Mit etwas Übung im Umgang mit dem Lötkolben und etwas Verständnis für plus und minus ist die Schaltung schnell aufgebaut.

An die schwarzen Buxen werden die Leitungen zu Lampen, Hupe usw. angeschlossen. An die grünen werden die Drähte zu den Schaltern geklemmt.

Bei so viel Elektronik und so vielen Kabeln kommt's auf ein oder zwei weitere Strippen nicht an. Deshalb hat die Lisbett noch eine Lichthupe und eine elektronische Sirene.

Warum eine Sirene? Ganz einfach: Lisbett ist zwar lang und breit, zudem sitzen zwei Leute drauf, trotzdem kommt es vor, dass uns ein Autofahrer sehr spät bemerkt. Wir sind alle nur Menschen und machen folglich Fehler! Unter der grünen Lisbett-Nase steckt jetzt der Schreihals aus einem Fenster-Alarm-Teil und kann ganz netten Krach machen. :-)

Dagegen ist die Lichthupe eher 'ne Spielerei. Eine Klingel hat die Lisbett dennoch - schließlich schreibt's die StVZO vor.
